軌道平車通用技術條件

　　一、范圍：

　　本標準規定了軌道平車(以下簡稱平車)的基本型式和技術參數、要求、試驗方法、檢驗規則標記包裝和運輸?shù)?。本?biāo)準適用于新造標準軌距平車的設計、制造和檢驗。非標準軌距的平車亦可參照本標準有關條款執行。

　　二、規范性引用文件：

　　下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準,然而,鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本標準。

　　GB146.1標準軌距鐵路機車車輛限界、GB/T699優質碳素結構鋼技術條件、GB/T700碳素結構鋼、89優質結構技條件GB/T700碳素結構鋼、GB/T1222彈簧鋼、GB/T1591低合金高強度結構鋼、GB/T55991985鐵道車輛動力學性能評定和試驗鑒定規范、GB/T128131991鐵道車輛車鉤緩沖裝置組裝技術條件、GB/T16904.1-1997標準軌距鐵路機車車輛限界一般規定及機車車輛限界檢查方法、TB/T1.1-1995鐵道車輛標記一般規則、TB/T1.2—1995鐵道車輛標記文字和字體、TB/T449-1976機車車輛用車輪輪緣踏面外形、TB/T451-1996車輛和煤水車用車軸技術條件、TB/T1010—1985車輛用輪對類型及尺寸、TB/T1013-1999碳素鋼鑄鋼車輪技術條件、TB/T10252000機車車輛用熱卷螺旋壓縮彈簧供貨技術條件、TB/T1335-1996鐵道車輛強度設計及試驗鑒定規范、TB/T1464-1991鐵道機車車輛用碳鋼鑄件通用技術條件、TB/T1465-1993鐵道機車車輛用球墨鑄鐵件通用技術條件、TB/T14661991鐵道機車車輛用灰鐵鑄件通用技術條件、TB/T1491-1983機車車輛油壓減振器通用技術條件、TB/T14922002鐵路車輛制動機單車試驗方法、TB15602002貨車安全技術的一般規定、TB/T15801995新造機車車輛焊接技術條件、TB/T15821995機車車輛二氧化碳?xì)怏w保護焊技術條件、TB/T1583—1996機車車輛鑄鋼件補焊技術條件、TB/T1718—1991車輛輪對組裝技術條件、TB/T1838—1987鐵道車輛用路徽標記、TB/T2033-2003TB/T1901-1999車輛制動裝置組裝技術條件、TB/T19671987機車車輛用車輪磨耗型輪緣踏面外形、TB/T2211-1991機車車輛圓柱螺旋彈簧疲勞試驗、TB/T23691993鐵道車輛沖擊試驗方法與技術條件、TB/T24541993機車車輛點焊技術條件(低碳鋼)、TB/T2571-1995金屬冷沖壓件通用技術條件、TB/T2578—1995鐵道機車車輛用可鍛鑄鐵件通用技術條件、TB/T28171997鐵道車輛用輾鋼整體車輪技術條件、TB/T28431997機車車輛橡膠彈性元件通用技術條件、TB/T2879.31998鐵路機車車輛涂料及涂裝第3部分:金屬和非金屬材料表面處理技術條件、TB/T2879.41998鐵路機車車輛涂料及涂裝第4部分:貨車防護和涂裝技術條件、TB/T28796-1998鐵路機車車輛涂料及涂裝第6部分;涂裝質量檢查和驗收規程、8.419路機車科及第:護和裝技術條件、TB/T29111998車輛鉚接通用技術條件、TB/T2942-1999鐵道用鑄鋼件采購與驗收技術條件、TB/T2944-1999鐵道用碳素鋼鍛件。

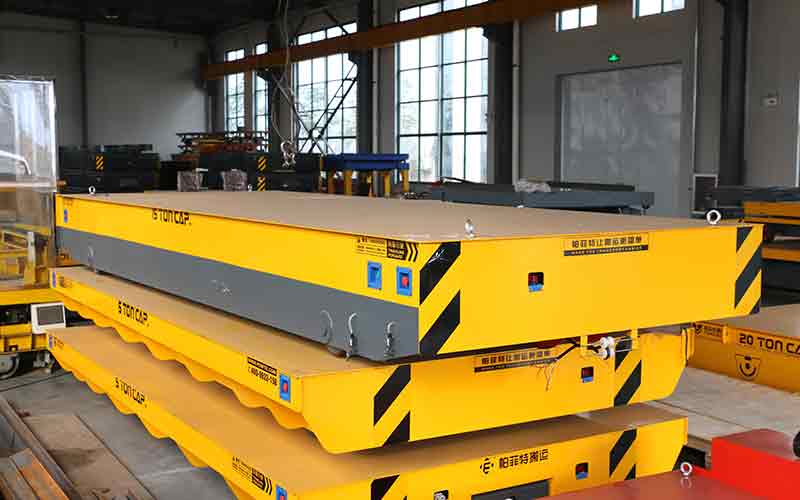

電動平板車技術參數

　　基本型式和技術參數：

　　1、平車采用下列基本型式:

　　a.滾動軸承式兩軸轉向架b.鐵道車輛自動空氣制動機c.閘瓦式基礎制動裝置;d.鐵道機車車輛自動車鉤;e.鋼地板或木地板;f.可以向下翻倒的活動墻板;g.手制動裝置。

　　2、技術參數應符合下列各項規定:

　　(1)軌距:1435mm;(2)環境溫度:-40℃40℃;(3)載重量系列:20t、24t、30t、40t;(4)構造速度:≥100km/h;(5)緊急制動距離:平車在平直線路上,滿載以80km/h的速度運行,緊急制動時的制動距離不大于400m;(6)通過最小曲線半徑:100m.

　　3、要求

　　(a)4.1整車要求

　　(B)4.1.1一般要求

　　(C)4.1.1.1平車應按照規定程序批準的產品圖樣及技術文件制造和組裝。

　　(D)4.1.1.2外購件應有產品質量合格證,涉及行車安全的重要外購件應進行檢驗和試驗。

　　(E)4.1.1.3優質碳素結構、碳素結構鋼、低合金高強度結構鋼和彈簧鋼應分別符合GB/T699gB
