軌道車升降平臺怎么設計？具體參數參考圖！

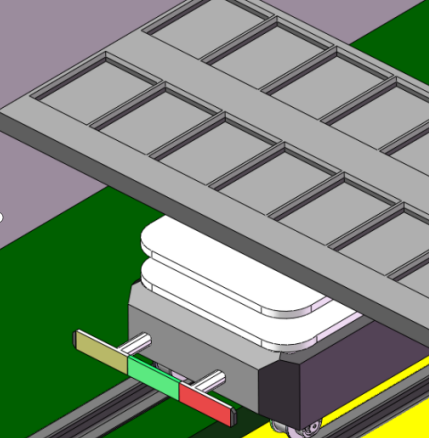

近日河南帕菲特軌道車升降平臺技術員，收到客戶需要制作能升降的功能，經過2天設計，參考圖如下，僅供學習！

載荷長寬高：

長：4492寬：965高：500

托盤長寬高：

長：2200MM寬：900MM厚度：50MM

2.基本指標

機械設計：

1)載荷升降距離200mm，即載荷最低點500mm、最高點700mm、

3)載重：2500KG

4)輪距：600MM

5)升降高度：200MM

6)長度：1800MM

7)寬度：800MM

3.其他指標

機械設計：

l 按照程序控制和指令在軌道上行駛

l 兩端限位，在車上安裝激光測距儀，軌道頂部安裝立板

l 軌道上工作交接點限位，車上裝光電傳感器，軌道上裝側板

l 兩端在軌道上和車上安裝防撞塊

l 帶剎車，拉軌道剎車（防我們主軌道叉車剎車）

l 車底部有繞線盤供電，地面供380V電源

l 防爆電機驅動

l 行駛距離20米

l 行駛速度：10米/分，可調速
